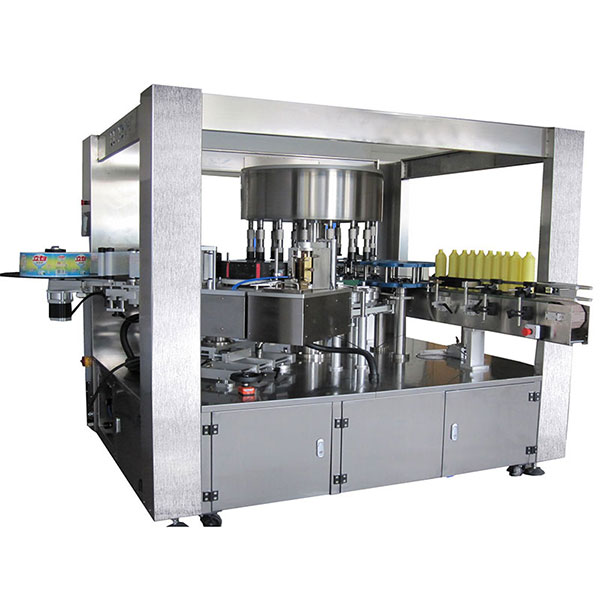

Automatisk självhäftande roterande märkningsmaskin med en sida, hög hastighet 15000B / H

Detaljerad produktbeskrivning

Etikettpappers kärnans innerdiameter:	76,2 mm	Etikett yttre diameter:	330mm
Märkningskapacitet:	50m / min	Märkningsnoggrannhet:	± 1 mm
Märkningstyp:	Roterande och hög hastighet	Etikettsensor:	Magic Eye

Automatisk självhäftande enkelsidig roterande märkningsmaskin 15000B / H

Applikationer

1. För en storlek flaska med stor kvantitet.

2. Etikett på en sida en flaska

3. Hastighet 15000B / H

4. En uppsättning märkhuvud med 15 stationer

Teknisk parameter

Strömförsörjning	AC380V 50Hz 5,5KW
Märkningsnoggrannhet	± 1 mm
Etikett max höjd	195mm
Märkningskapacitet	50m / min
Flaskans diameter	höjd ≥30 mm Höjd ≤ 500 mm
Märk pappershylsans innerdiameter	76,2 mm
Märk ytterdiametern	330mm
Övergripande mätning	L1740 × B2020 × H2100mm
Vikt	Anpassat

Roterande märkningsmaskin Karakteristisk

1) märkt flaskpassskruv separat flaskbransch som kör till turnbtalbe

2) efter att flaskan vänds till starthjulet, automatisk vridning under pressning av flaskhuvudet

3) en framträdande platsstift I botten av flaskbasen kommer att stiga, när flaskans positionsspår genom tappstiften under inverkan av fjäderkraft,
Lokaliseringsspår, fast spårflaska roterar inte längre, den övre delen av glidtrycksflaskan och flasklocket. (För positionering av produkter)

4) På grund av att flaskans märkningsposition är sfärisk, så begär att du håller fast startpunkten för flaskans halvvägs punkt, kommer etiketten ut från leveransstationen, suger på vakuumtrumman först

Driften av vakuumtrumman och huvudhjulet löper en till en, efter vakuumtrumman med en etikett som kör till motsvarande läge, mittdelen av etiketten först lim den högsta punkten, flaskans preliminära etikettåtgärd

5) När flaskan fortsätter att springa till nästa station, trycker du på etikettsvampvalsen för att trycka på etiketten, trycket på rullrörelsen är i kontakt med flaskans plan, inte mot Rotation, så att kraften för pressning av etiketten sprids runt kan dessa etiketter vara enhetlig deformation och fullständig märkning.

6) märkt flaska skickas till transportören under stjärnhjulets drivning

7) hela märkningsprocessen är i kontinuerlig drift, flaskan körs med konstant hastighet hela tiden, så att den kan förverkliga höghastighetsmärkning

3. automatisk stigande-sänkning funktioner: mikrodator automatiskt stigande och sänkning justera, anta tyska SEW motor kontroll, används i produktionen justering är mycket bekvämt.

Särskild Instruktion

1) för positioneringsprodukter, måste du notera: behöver göra en lokaliseringsspår i flaskans botten, under förutsättning att flaskan inte verkar, placeringsspåret längst ner på placeringsspåret så långt som möjligt
Utanför beror, placerad slits längst ner på flaskan är mycket viktig, och mer jämlikhet, inte olika djup

2) Ändra olika flaskor, behöver byta delar, pris behöver diskussion, beroende på flaskans form.
(ersättning enligt följande: staket för matningsflaska, stjärnhjul för flaskmatning, mittstyrkort, flaskbas, stjärnhjul för flaska som kommer ut)

Märka: roterande etiketter, självhäftande märkningsmaskin
