Detaljerad produktbeskrivning
Strömförsörjning: | 220V 50 / 60Hz 0,75KW | Objektets höjd: | 30-200mm |
---|---|---|---|
Objektets bredd: | 20-200mm | Etikettens höjd: | 15-180mm |
Etikettens längd: | 25-300 mm | Märkningens noggrannhet: | ± 1 mm (exklusive objekt- och etikettfel) |
Nyckel1: | Etikettapplikator | Nyckel2: | Märkningsmaskin för kopp |
Nyckel3: | Platt märkningsmaskin | Namn: | PLC berömd japansk MITSUBISHI-märke platt ytaetikettapplikator med objektdetektera magiskt öga |

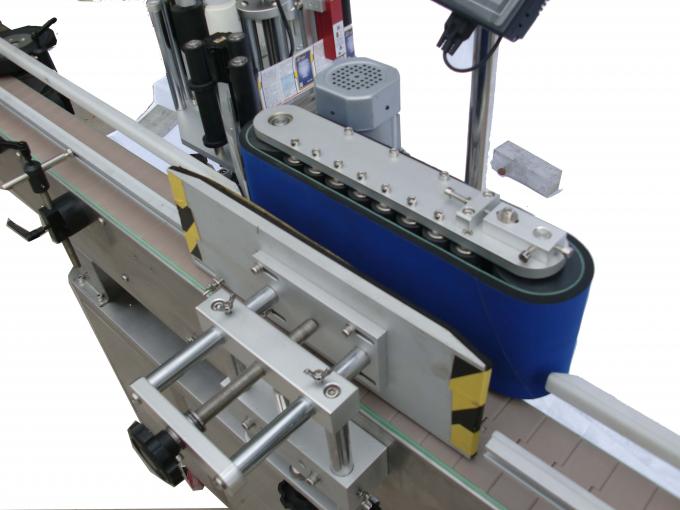

20-200 mm bred plan yta Etikettapplikator med etikett för över- och baksida
Tekniska parametrar
namn | 20-200 mm bred plan yta Etikettapplikator med etikett för över- och baksida |
Märkningshastighet | 20-200st / min |
Objektets höjd | 30-200mm |
Tjockleken på objektet | 20-120mm |
Etikettens höjd | 15-110mm |
Etikettens längd | 25-300 mm |
Etikettrulle inre diameter | 76mm |
Etikettrulle ytterdiameter | 300mm |
Noggrannhet vid märkning | ± 1 mm |
Strömförsörjning | 220V 50 / 60Hz 0,75KW |
Gasförbrukning av skrivare | 5 kg / m2 (om lägg till kodmaskin) |
Storlek på märkningsmaskinen | 1600 (L) × 550 (B) × 1600 (H) mm |
Vikt på märkningsmaskinen | 150 kg |
Konfiguration:
Nej. | Del | varumärke | kvantitet |
1 | PLC | MITSUBISHI (Japan) | 1 |
2 | Huvudomvandlare | DANFOSS (Danmark) | 1 |
3 | HMI | WEINVIEW (Taiwan) | 1 |
4 | Servomärkningsmotor | DELTA (Taiwan) | 1 |
5 | Servomärkningsmotordrivrutin | DELTA (Taiwan) | 1 |
6 | Transportör motor | HY (Taiwan) | 1 |
7 | Transportörens växellåda | HY (Taiwan) | 1 |
8 | Eker motor | GPG (Taiwan) | 1 |
9 | Ekers motorväxellåda | GPG (Taiwan) | 1 |
10 | objekt upptäcka magiskt öga | OMRON (Japan) | 1 |
11 | optisk fiber | OMRON (Japan) | 1 |
12 | Etikettutflykt upptäcker magiskt öga | LEUZE (Tyskland) | 1 |
märkning huvudram:
Denna märkningsmaskin är de viktigaste delarna som följer, olika delar har olika användning. Enligt specifikationen kan vi justera etikettens position. 3 steg för att justera höjden
1. Justera det höjdjusterande handhjulet så att det lyfter och ner huvudramen.
2. Lossa det universella fästhandtaget under justeringsarbetet och fäst det när du är klar.
3. Justera avdragningsplattans läge så att det är 2-3 mm till arbetsstycket.
4. Justera höger / vänster justeringshjul (ritning 3) för att flytta huvudramen så att den passar med arbetsstycket.
5. Genom att justera huvudramens position kan du också justera avdragningsplattans position enligt arbetsstycket.
Märka: märkningsmärke, platt etikettapplikator
