Detaljerad produktbeskrivning

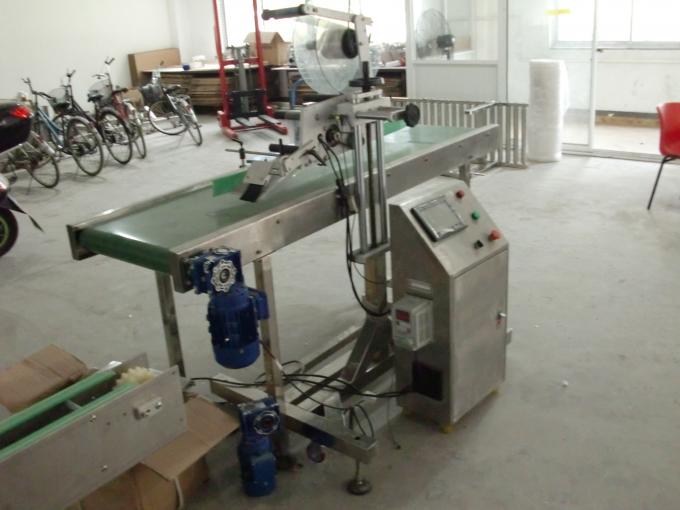

Produktnamn: | Självhäftande klistermärke för bordsskiva platt ytanikettapplikator med personsökningsmaskin som matar föremål | Utgångshastighet: | 20-200st / min |
---|---|---|---|
Etiketthöjd: | 15-110mm | Etikettlängd: | 25-300 mm |
Märkningens noggrannhet: | ± 0,8 mm | Etikettrulle inre diameter: | 76mm |
Etikettrulle ytterdiameter: | 350mm |
Funktioner
Drift | PLC-styrsystem gör märkningsmaskinen enkel att använda |
Material | Märkningsmaskinens huvuddel är tillverkad av SUS304 rostfritt stål |
Konfiguration | Våra märkningsmaskiner använder välkända japanska, tyska, amerikanska, koreanska eller taiwanesiska delar |
Flexibilitet | Klienten kan välja att lägga till skrivare och kodmaskin; kan välja att ansluta till converyer eller inte. |
Tekniska parametrar
namn | Självhäftande klistermärke för bordsskiva Flat ytan etikettapplikator med objekt för personsökning av maskin |
Märkningshastighet | 20-200st / min |
Objektets höjd | 30-200mm |
Tjockleken på objektet | 20-120mm |
Etikettens höjd | 15-110mm |
Etikettens längd | 25-300 mm |
Etikettrulle inre diameter | 76mm |
Etikettrulle ytterdiameter | 300mm |
Noggrannhet vid märkning | ± 1 mm |
Strömförsörjning | 220V 50 / 60Hz 0,75KW |
Gasförbrukning av skrivare | 5 kg / m2 (om lägg till kodmaskin) |
Storlek på märkningsmaskinen | 1600 (L) × 550 (B) × 1600 (H) mm |
Vikt på märkningsmaskinen | 150 kg |
bruksanvisning
1. Höjdjustering av märkningsstorlek
- Höjdjustering: vrid justeringshandtagets grepp medurs för att lyfta stordelen, moturs till lågt ner.
- Lossa fästmuttern på baksidan före justering och fäst den efter justering.
- Observera om avdragningsbrädan kommer i kontakt med transportbandet eller detektorns fästen för arbetsstycken
- Hjulmekanismjustering (tillval)
- Justera fastspänningsrullen så nära det avdragbara frontkortet som möjligt, bara påverkar inte etiketten som kommer ut.
- Stäng av lufttillförseln. Dra ut cylindern, placera föremålet som ska klämmas fast mellan fästhjulet och cylinderdrivhjulet, gör det lite tätt då ok.

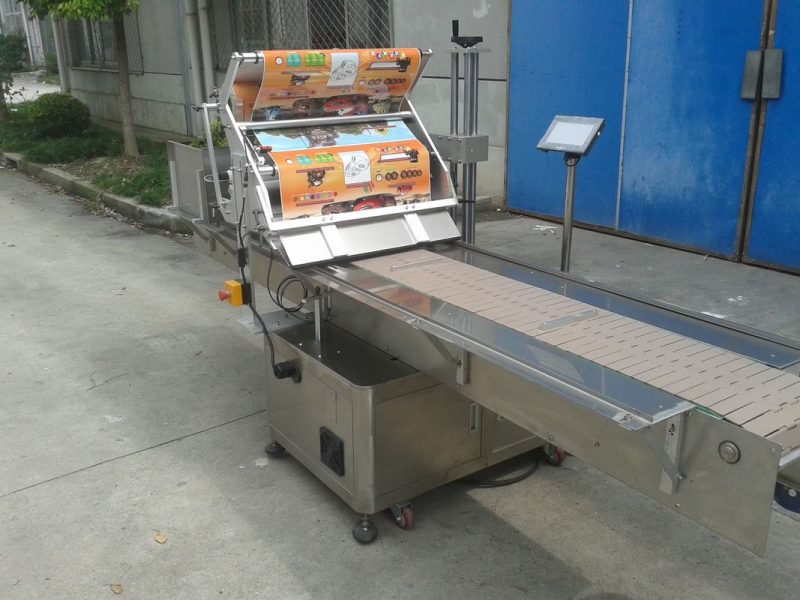

Fall:
Kraven på klienten:
Längden på platt bord: 500-1000mm
Bredden på platt bord: 250-550mm
Etikettens längd: 130 mm
Etikettens bredd: 160 mm
Märkningens noggrannhet: ± 0,5 mm
Utgångshastighet: 900 etiketter / h
Ett utmatningsfack
